三和電子株式会社

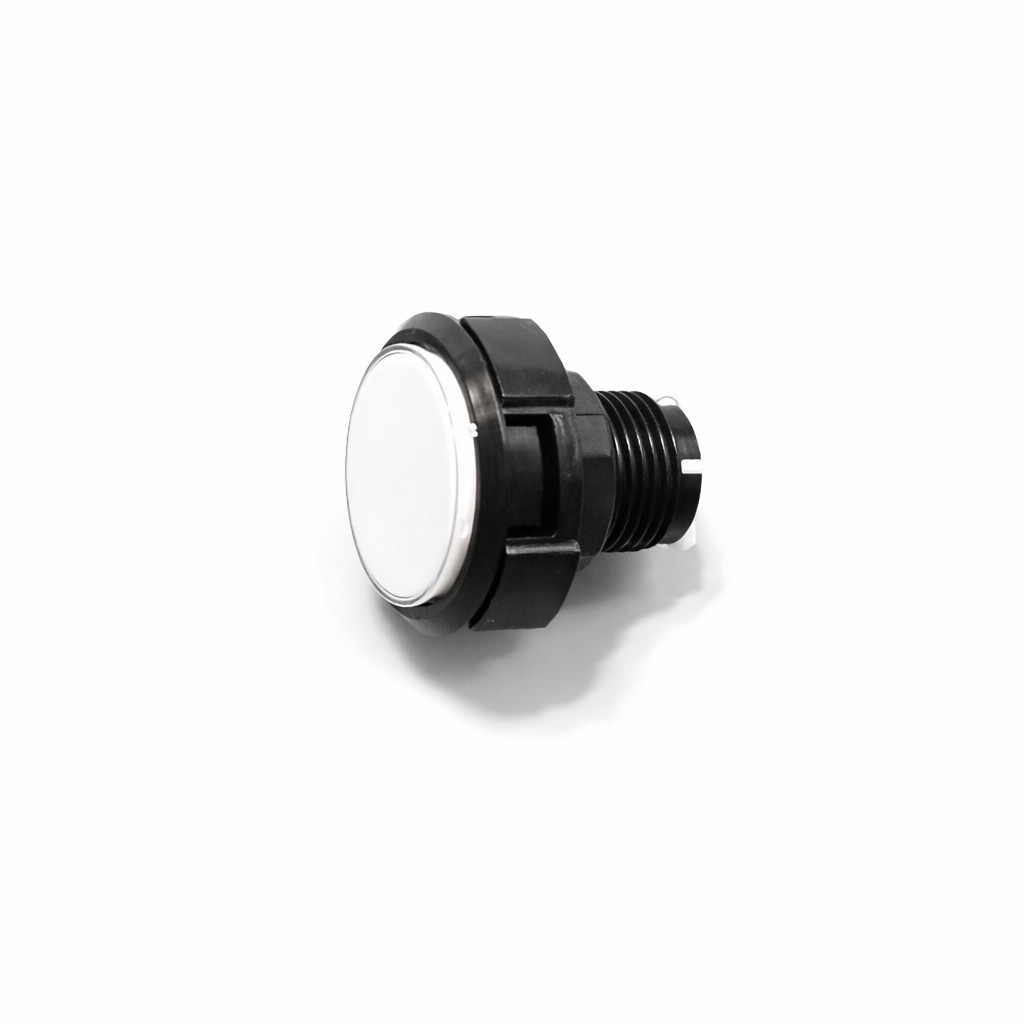

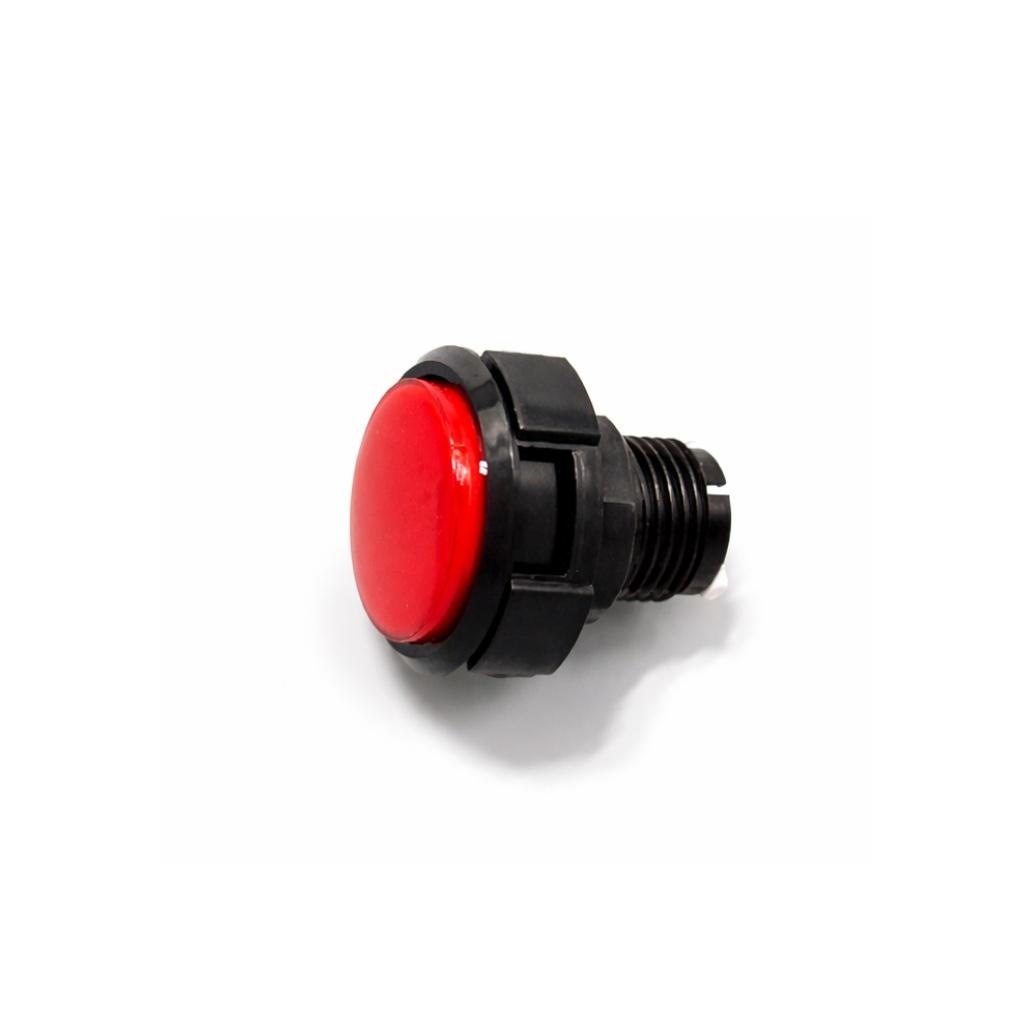

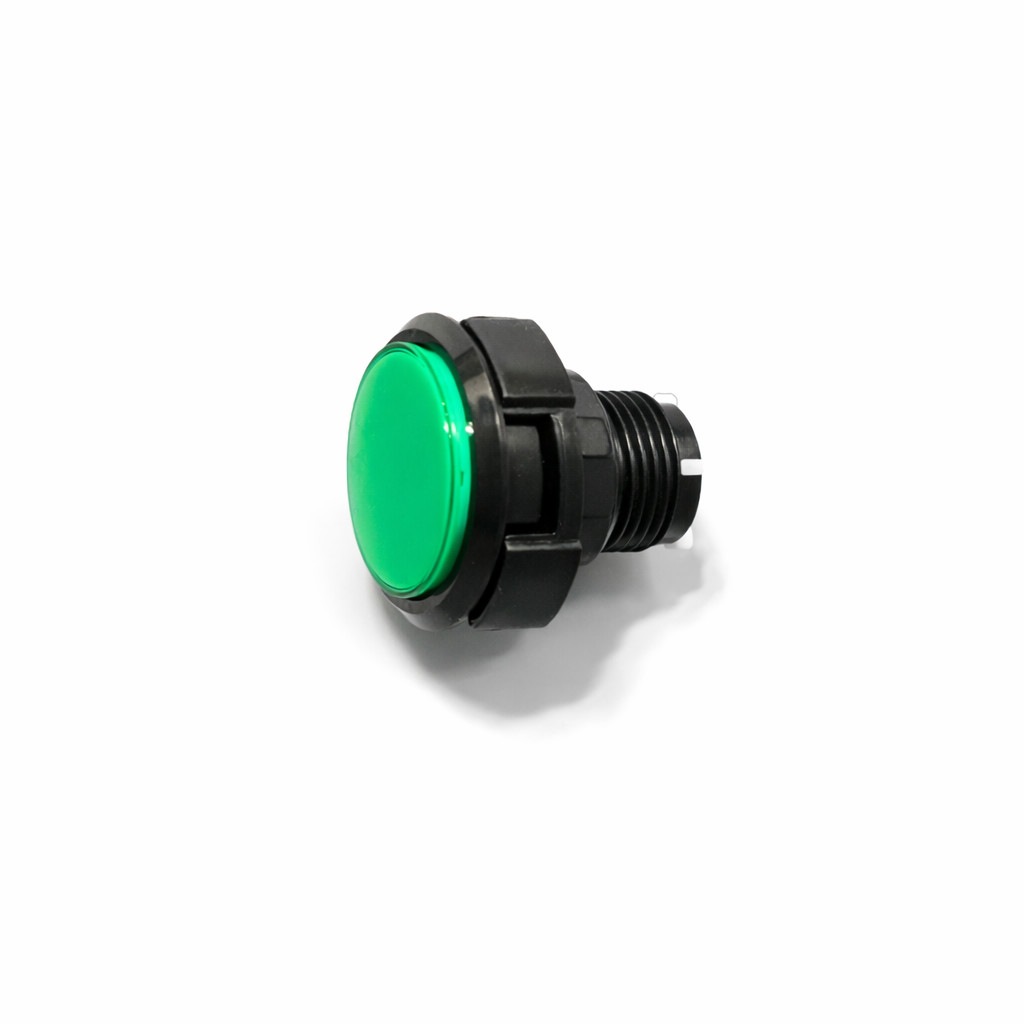

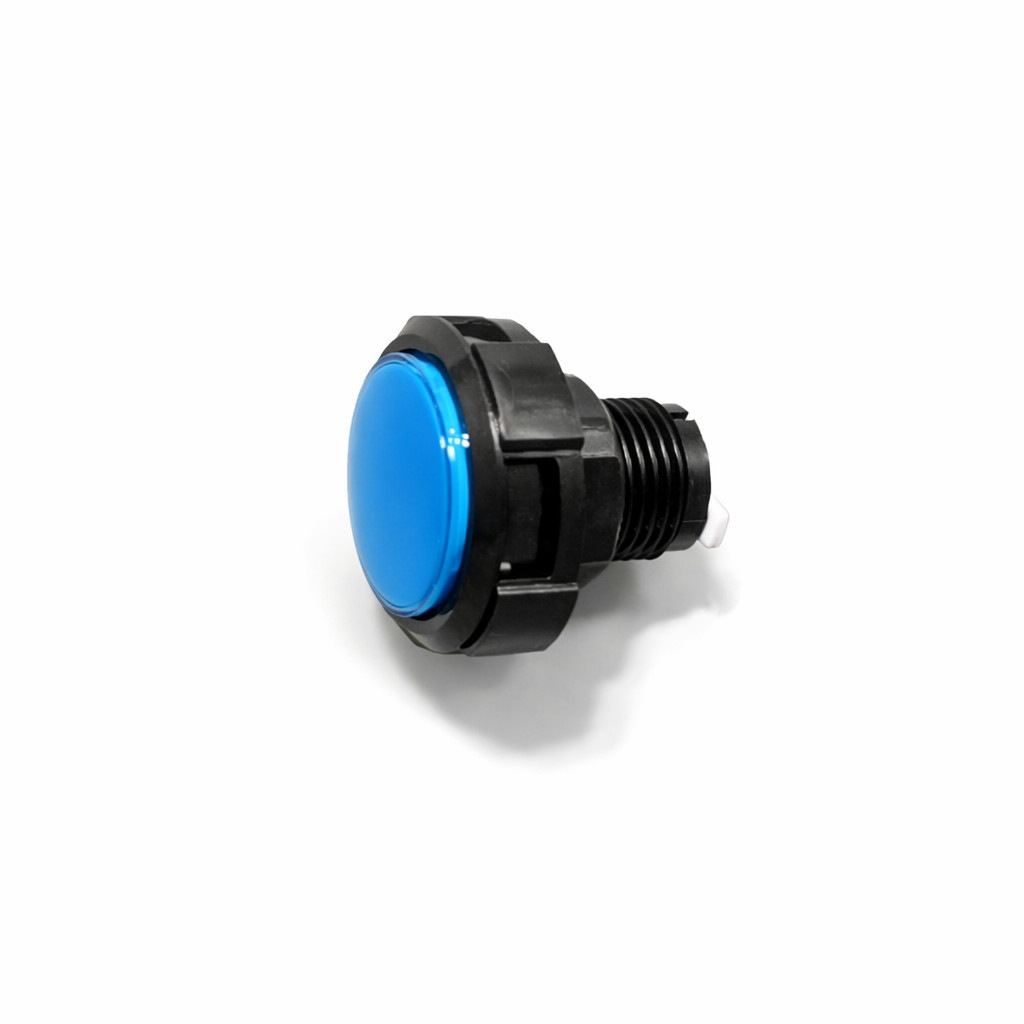

照光式押しボタン45Φ薄型丸 OBSA-45UM

照光式押しボタンは、メダルゲーム・プライズマシン・クレーンゲーム・音楽系ゲーム・子供向けゲーム・その他ゲーム以外の分野でもいろいろなところで使用されてます。

写真は実物の色味に近い物の掲載を努めておりますが、ご覧いただく環境により見え方が異なります。

予めご了承の上ご検討のほどお願い申し上げます。

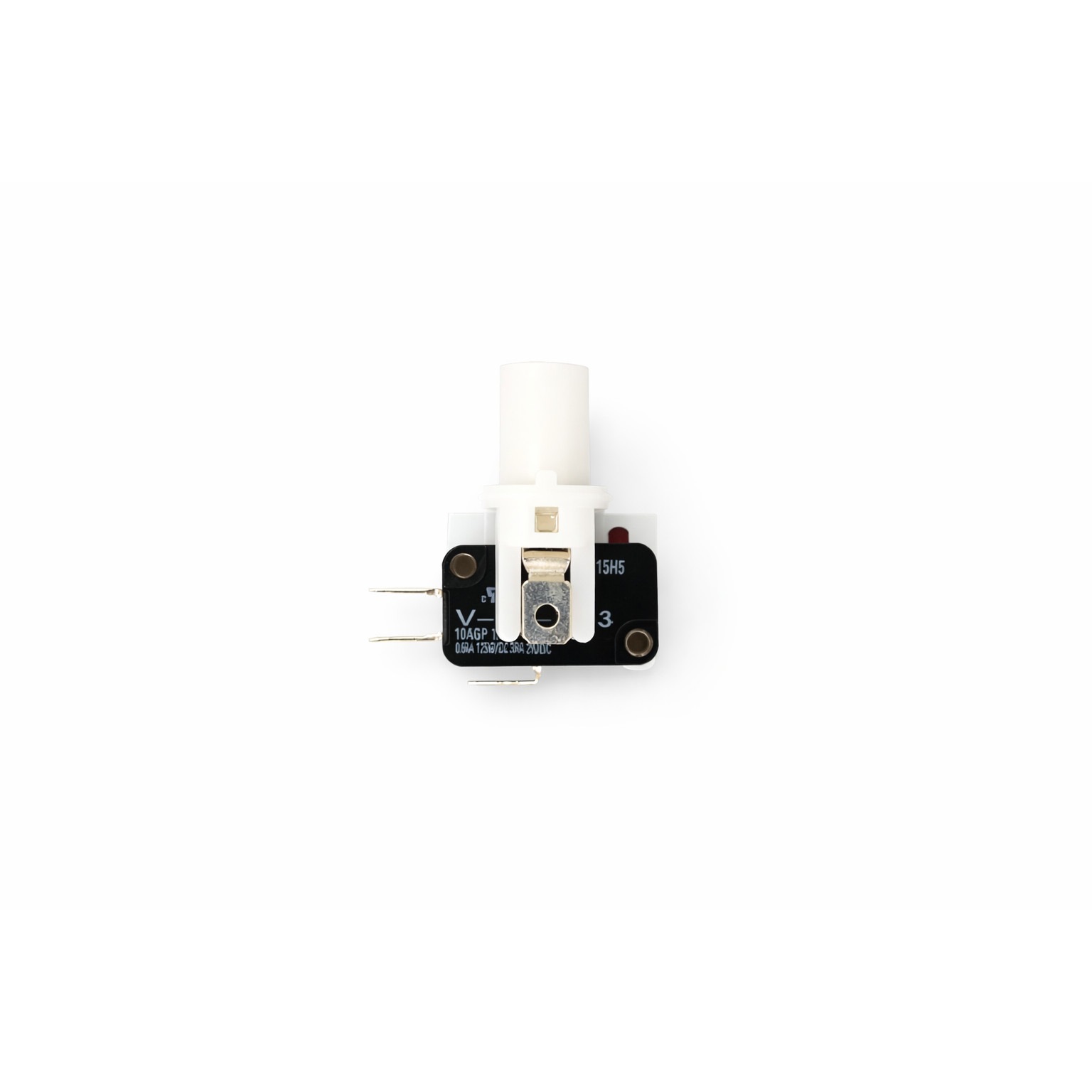

スイッチタイプ：MS-O-3
スイッチ接点定格（抵抗負荷）：DC125V 0.6A
スイッチ接点接触抵抗（初期値）：15mΩ以下（DC6V1A電圧降下法にて）
ランプ定格（最大）：DC30V 3W
耐電圧：AC1500V
絶縁抵抗：100MΩ以上（DC500Vメガ）
使用温度範囲：-20〜+80℃（ウェッジ球使用時）
使用温度範囲：-20〜+65℃（LED使用時）
電気的寿命：定格使用にて10万回以上。開閉頻度20回/分
機械的寿命：加圧400gにて100万回以上。開閉頻度60回/分
押圧：120〜150g（照光式押釦スイッチ）
押圧：100g（スイッチ単品）

◆ご注意点

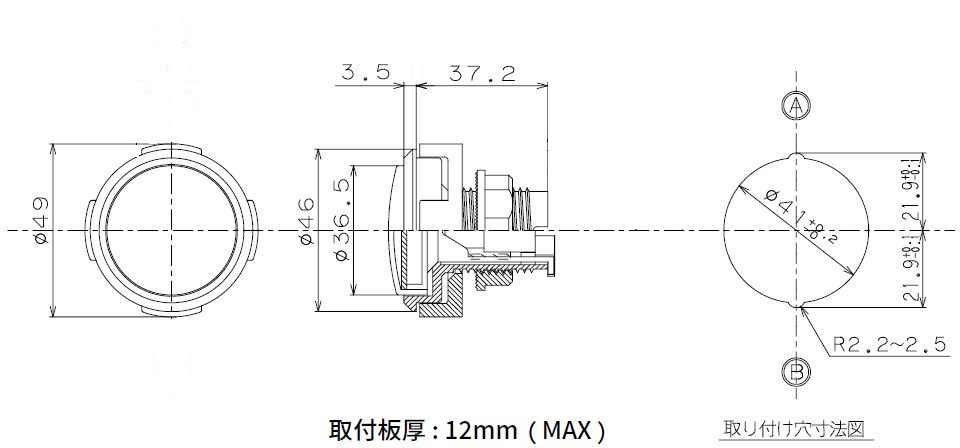

ナット締め付けトルク：20〜30kgf・cm（取り付け板厚2mmにして）
取付板厚及びナット締め付けトルクの大きさによって押しボタンの動作に不具合がでる場合があります。
十分ご確認の上、ご使用願います。ご不明な点は弊社技術部までご連絡ください。

ランプの発熱に関して、常時点灯で密封状態、又はそれに近い状態で使用する場合、及び取付場所の雰囲気温度が高い場合には、充分に発熱状態の確認を行って下さい。

ゲームマシンに使われている照光式押しボタンのランプは各メーカーにより、いろいろな種類があります。
ランプ交換・メンテの際は、各マシンの取扱説明書に指定されている規格のランプを必ずご使用下さい。
指定以外のランプを使用すると、熱破壊事故の原因となります。

業務用になりますので取扱説明書・パッケージは御座いません。
商品特性をよく理解できるお客様のみご購入下さい。
当店では取り付けのサポート等は一切行っておりません。

ご注文後在庫確認を致します。
商品によっては、お届けまでにお時間を頂く場合もございます。
その場合は改めてメールにてご連絡させて頂きます。

上記、ご了承の上ご注文下さいます様お願い致します。
